Kläranlage Oberschleißheim

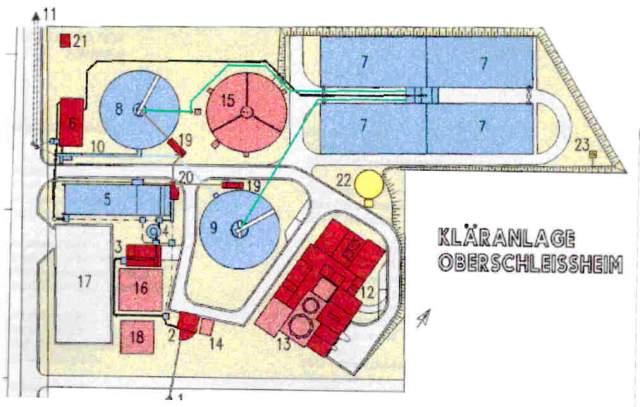

Grossansicht in neuem Fenster: Kläranlage Schaubild



Grundfläche der Kläranlage ca. 13.700 m2.



1. Kläranlagenzulauf aus dem gesamten Gemeindebereich mit den Ortsteilen Mittenheim, Lustheim, Hochmutting, Regattaanlage

2. Zulaufpumpwerk

3. Rechengebäude mit Fäkalannahmestation, Rechengutpresse, Sandklassierer.

4. Rundsandfang

5. Vorklärbecken, aufgeteilt in die Grobentschlammung (V=160 m3) und Biologische Phosphateliminierung (V=455 m3)

6. Belebungspumpwerk und Brauchwasserversorgung.

7. Vier Belebungsbecken (V= 4 x 1.925 m3)

8. Nachklärbecken 1 (V= 1.442 m3)

9. Nachklärbecken 2 (V= 1.442 m3)

10. Kläranlagenauslauf mit Venturimessstation

11. Auslaufkanal zum Vorfluter (Gänsgraben)

12. Betriebsgebäude mit Schaltwarte, Sozialräumen, P-Fällung, Gebläsestation, Heizungsanlage

13. Thermische Schlammbehandlung mit Voreindicker, Pumpstation, Wärmerückgewinnung



ASTM- Anlage (Anaerobe Schlammstabilisierung Thermophil Mesophil) Faultürme

- 1. Stufe    60 °C     thermophil     V= 148 m 3

- 2. Stufe    35 °C     mesophil        V= 350 m 3



14. Faulschlammschacht

15. Schlammstapelbehälter (V= 3 x 600 m3)

16. Vorlage für mobile Schlammentwässerung , Schlammspeicher (V= 500 m3)

17. Stell- und Pressfläche für mobile Schlammentwässerung

18. Fäkalschlammspeicherbecken (V= 50 m3)

19. Rücklaufschlamm mit Durchflussmessung

20. Überschussschlammabzug mit Durchflussmessung

21. Transformator (Energieversorgung)

22. Gasbehälter

23. Gasfackel



Betriebsdaten 2009:



Haupt-Kanallänge 42,9 km
Abwasseranfall 642.430 m³
Klärschlamm Entsorgung
536 t
Sandfanggut Entsorgung 35 t
Rechengut Entsorgung
60 t
Klärgaserzeugung 42.148 m³
Stromverbrauch ges.
717.550 kWh
